Pessoal
Gostaria da ajuda de vocês no seguinte:
Criei os parafusos para atender minhas specs, mas nele associei o material do parafuso, e o BLTREF na spec está referenciando o SBOL que criei para todas as classes.
Mas agora estou com o seguinte problema:
Criei a spec de Instrumentos e nele estou associando os parafusos para os instrumentos flangeados, MAS COMO FAREI ISSO SENDO QUE MEUS PARAFUSOS ESTÃO AMARRADOS AO MATERIAL E NÃO SEI EM QUAIS CASOS OS INSTRUMENTOS SERÃO UTILIZADOS, OU SEJA, POSSO UTILIZAR UM MESMO INSTRUMENTO NUMA LINHA COM SPEC DE AÇO CARBONO OU AÇO INOXIDÁVEL, MAS MEUS PARAFUSOS SERÃO DIFERENTES PARA ESSES CASOS.
Gostaria da ajuda de vocês, mesmo que seja uma ideia de como resolver isso...
Gostaria da ajuda de vocês no seguinte:
Criei os parafusos para atender minhas specs, mas nele associei o material do parafuso, e o BLTREF na spec está referenciando o SBOL que criei para todas as classes e materiais.

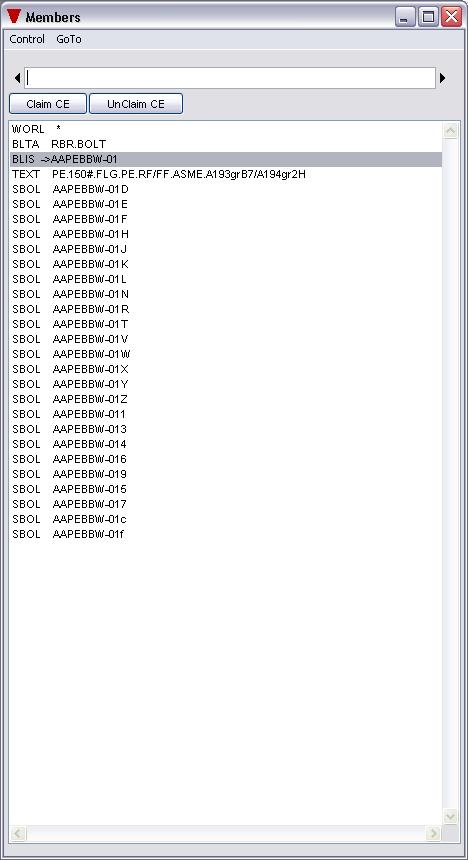

Por exemplo no PDMS:
Para o material A193 B7 - XXX_AAPEBBW-01
Para o material A193 B8CL2 - XXX_AAPEBBW-05
Para o material A193 B16 - XXX_AAPEBBW-06
Na spec *.spn:
HEADING
NAME TYPE PBOR0 STYP SHOP CATREF DETAIL MATXT CMPREF BLTREF
*/XXXXXXXXXXXXX BOLT 2.00 PARAFUSO FALS /SB /EST /VAZIO-MT =0 /AGT_AAPEBBW-01J
Mas agora estou com o seguinte problema:
Criei a spec de Instrumentos e nele estou associando os parafusos para os instrumentos flangeados (PSVs, VC); mas como farei isso sendo que meus parafusos estão associados ao material e não sei em quais casos os instrumentos serão utilizados, ou seja, posso utilizar um mesmo instrumento numa linha com spec de aço carbono ou aço inoxidável, mas meus parafusos serão diferentes para esses casos, tendo assim SBOL diferentes.
Gostaria da ajuda de vocês, mesmo que seja uma simples idéia.
William
Você colocou o BLTREF igual a '=0'?
E como ele identifica o parafuso?
Por exemplo:
BLTREF BLTREF BLTREF
/AAPEBBW-01D =0 =0
Flange junta Instrumento
Vou fazer um teste aqui...agora!
O BLTREF deve ser preenchido sim.
Agora entendi o que você fez.
Criou um Bltref para cada tipo de parafuso e material...
Na verdade só precisa criar um BLTREF.
O material é diferenciado com o MATXT (no seu caso DETAIL).
Mas todos os materiais diferentes apontam para o mesmo BLTREF, já que o comprimento e o diâmetro do parafuso não dependem do material.
Talvez você devesse criar os instrumentos dentro das specs dos demais componentes.
Assim você garante que os parafusos estão certos.
Para que isto aconteça você deve refazer os parafusos das specs utilizando o mesmo BLTREF para parafusos de diâmetros, comprimentos e quantidades iguais e não criar um para cada material.
assim, por exemplo, todos os parafusos para flanges de 4" 300# apontarão para o mesmo BLTREF, assim como os instrumentos de 4" 300#.
O material do parafuso deve ser definido no MATXT ou DETAIL.
Pior que não meu camarada....na verdade não tive como dar atenção mais a esse problema....vou aplicar o que o William explicou no proximo projeto que trabalhar.
