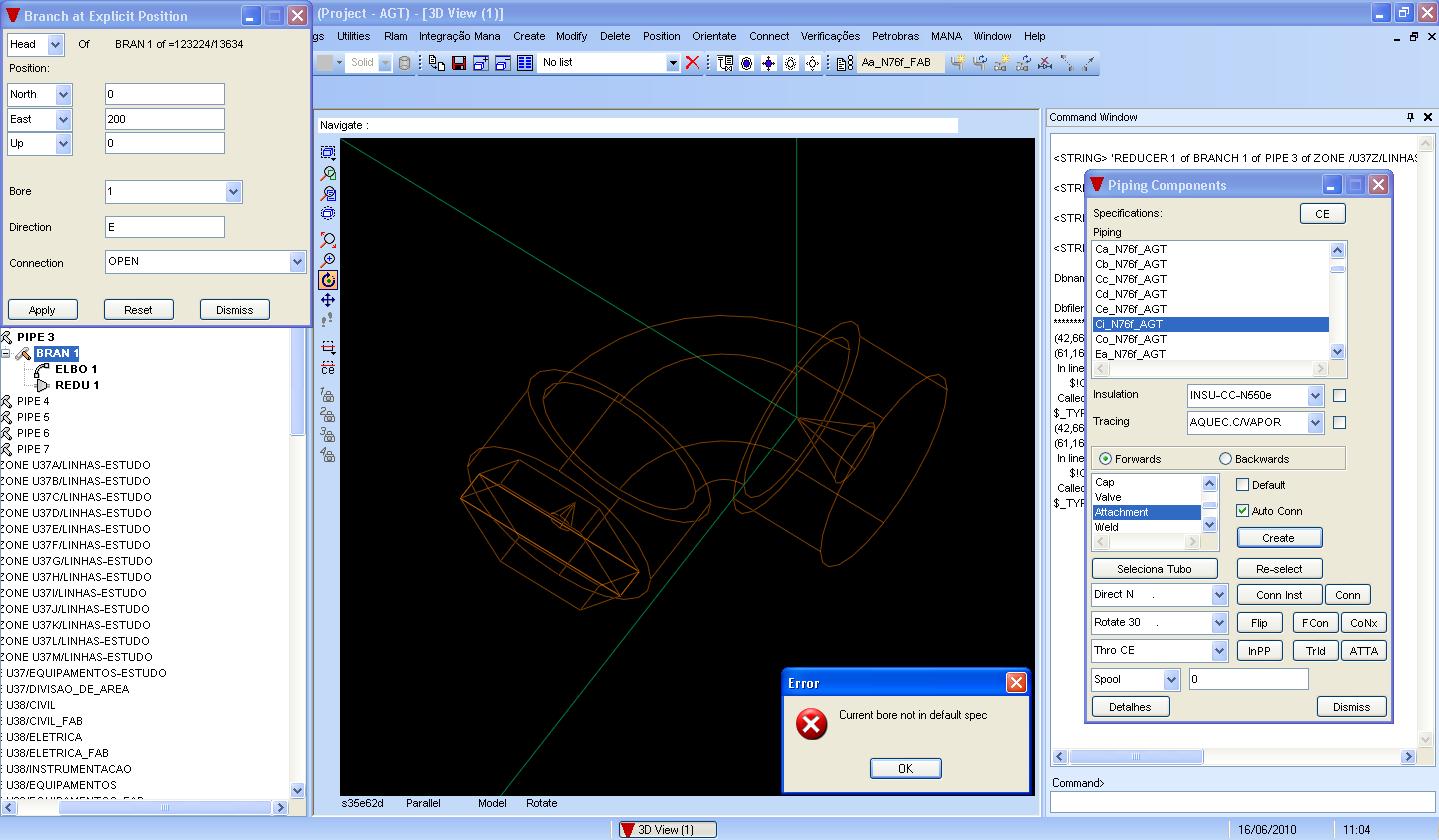

PROBLEMA BUCHA DE REDUÇÃO x ATTA DE COMENTÁRIO

ANAILTON SILVA DOS SANTOS

  • Anailton,

    Verificar se o atributo bore do p-point da bucha de redução esta preenchido com o valor ou parametro correto (valor = 10).

    Att,

    Gustavo
  • Gustavo
    Desculpe por colocar um tópico sem muitas informações, mas isso eu já verifiquei.
    Tanto a bucha, como o ATTA estão com 0.375.

    Mas continua dando erro.
  • Anailton,

    Publica um datal do category da bucha, com os ptse e gmse... e um datal da spec que vc carregou pra podermos verificar.

    Att,

    Gustavo
  •

    Fullscreen 275252BUCHA_REDU.txt Download
    NEW SCOMPONENT /R_ABRH400FC
GTYP REDU
PARA 25.4 9.525 SMC SFC 14 $
19 6 17 11 35

END
OLD /R_ABRH400FC
PTRE /P2-9
GMRE /G3-18

NEW GMSET /G3-18

NEW LPYRAMID
CLFL true
TUFL true
PAAX P3
PBOF 0
PCOF 0
PTDI 0.43 TIMES PARAM 10
PBDI 0
PBTP PARAM 7
PCTP 0.5 TIMES PARAM 10
PBBT PARAM 7
PCBT PARAM 10

END
NEW LPYRAMID
CLFL true
TUFL true
PAAX -P3
PBOF 0
PCOF 0
PTDI 0.43 TIMES PARAM 10
PBDI 0
PBTP PARAM 7
PCTP 0.5 TIMES PARAM 10
PBBT PARAM 7
PCBT PARAM 10

END
NEW LSNOUT
OBST 0
CLFL true
PTDI PARAM 8
PBDI 0
PTDM PARAM 1
PBDM 0
PAAX X
POFF 0
TVIS false
BVIS false
NAPP 0

END
NEW LSNOUT
OBST 0
CLFL true
PTDI PARAM 9
PBDI 0
PTDM PARAM 2
PBDM 0
PAAX P2
POFF 0
TVIS false
BVIS false
NAPP 0

END
END
NEW PTSET /P2-9

NEW PTAXIS
NUMB 1
PCON PARAM 3
PBOR PARAM 1
PDIS 0
PAXI -X

END
NEW PTAXIS
NUMB 2
PCON PARAM 4
PBOR PARAM 2
PDIS PARAM 5
PAXI X

END
NEW PTCAR
NUMB 3
PCON 0
PBOR 0
PX ( ATTRIB PARA[6 ] + 0.5 * ATTRIB PARA[7 ] )
PY 0
PZ 0
PTCDI Z

END
END

  • Gustavo
    A spec está com a seguinte linha:
    HEADING
    NAME       TYPE     PBOR1    PBOR2    STYP    SHOP     CATREF    DETAIL    MATXT    CMPREF    BLTREF
    DEFAULTS
      -           -        -       =       -       -
    */C250010313-00:EC REDU       0.75     0.38     BRTH  TRUE  /R_ABRH400EC    /DETAIL (X)        /VAZIO-MT       /CMPD (Y)          =0

    E ainda incluir o tubo, para que pudesse seleciona-lo no TAIL do branch.
    HEADING
    NAME       TYPE      PBOR0    SHOP     CATREF    DETAIL    MATXT    CMPREF    BLTREF
    DEFAULTS
      -           -        -       =
    */T0710N3110-00:CC TUBE       0.38     TRUE  /R_AAPA1A0CC    /DETAIL (X)      /VAZIO-MT       /CMPD (Y)      =0

    Obrigado pela ajuda, vamos tentar entender o por que desse problema, por que já pensei em N coisas e não cheguei muito longe.
    Abraços!

    Anailton
  • Anailton,

    Crie novamente na spec utilizando 0.375 para o PBOR0...
    Atenção para o carregamento, pq o output apresentado foi OLD...

    Att,

    Gustavo
