O botÃo flip cabletray nÃo aparece...

Boa tarde a todos,

alguém sabe onde fica esta customização para aparecer o botão flip no modulo de cabletray?

Obrigado

Flauretti, Bom dia!

Seguinte, creio que não tem o botão no menu Cable Trays Components...

faz o seguinte, procura na pasta da customização, ou nativa do PDMS, o arquivo FCTCOMP

Edita ele, e adiciona a seguinte linha, antes da linha BUTTON _CANCEL AT XMIN_S YMAX+1 |Dismiss| CANCEL

button _FLIP |Flip| at xmin_S ymax+0.2 tooltip |Inverte Ponto de Entrada com Ponto de Saida - Parrive x Pleave| call |CALLP MROTATE FLIP|
path right
button _CONNECT     |Conn| at xmin+6 ymin   tooltip |(Connect to Previous) Conecta o elemento corrente ao elemento anterior| call |connect|

é para ficar assim:

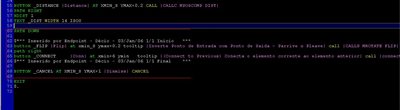

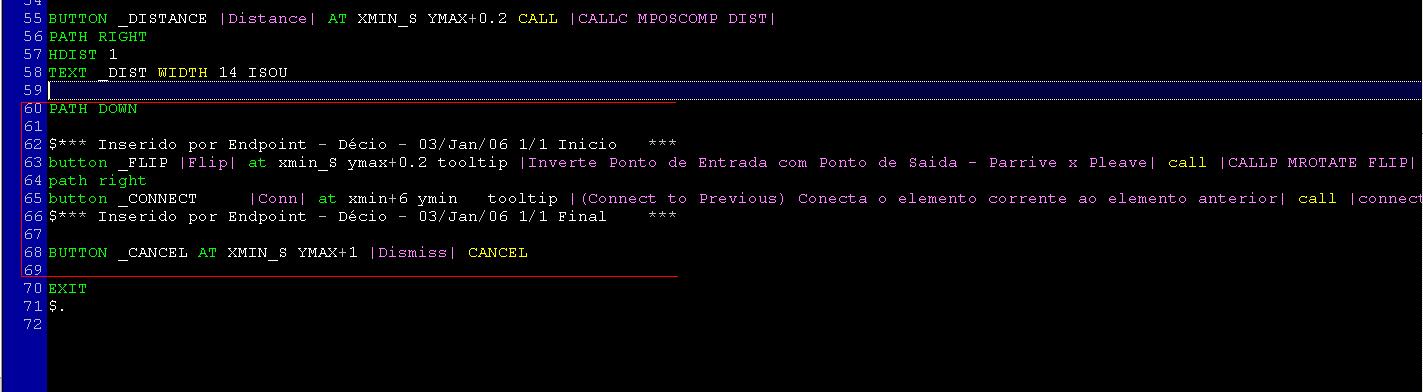

$*** Início - Linhas inseridas para o botão FLIP e Connect
button _FLIP |Flip| at xmin_S ymax+0.2 tooltip |Inverte Ponto de Entrada com Ponto de Saida - Parrive x Pleave| call |CALLP MROTATE FLIP|
path right
button _CONNECT     |Conn| at xmin+6 ymin   tooltip |(Connect to Previous) Conecta o elemento corrente ao elemento anterior| call |connect|
$*** Fim - Linhas inseridas para o botão FLIP e Connect

BUTTON _CANCEL AT XMIN_S YMAX+1 |Dismiss| CANCEL

espero que te ajude!!!!

Murilo Andreatto

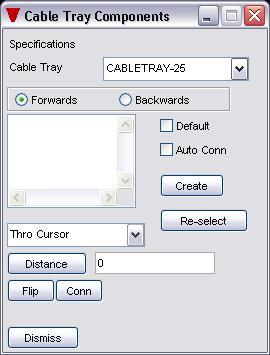

Bom dia Murilo, fiz a mudança conforme o seu help e apareceu a seguinte mensagem:

Failed loading Cable Trays applications ((61.566) F&M: Gadget, Menu, Variable or Property name already exists on form). In line 82 of Macro % PDMSUI%/DES/CABL/FCTCOMP

Sendo a linha 82 a seguinte: button _CONNECT |Conn| at xmin+6 ymin tooltip |(Connect to Previous) Conecta o elemento corrente ao elemento anterior| call |connect|

Alguma idéia meu amigo?

Obrigado pela força.







Veja se é isso:

$(H
------------------------------------------------------------------------
(c) Copyright  1992 to Current Year  AVEVA Solutions Limited
Macro:   FCTCOMP                                $Revision: 1.5 $
Author:  MARTIN WARD
Last modified by $Author: pne $ on $Date: 2002/09/03 09:37:17 $
Macro Generic Type: Form Definitions
------------------------------------------------------------------------
$)
$(D
$)
KILL _CDCTCOMP
SETUP FORM _CDCTCOMP AT XR 0 YR 0.5
TITLE |Cable Tray Components|
INIT  |CALLC ICTCOMP FCTCOMP|
PARA _S AT 0 0  TEXT |Specifications|
OPTION _CTSPEC AT XMIN_S YMAX |Cable Tray |  WIDTH 15
  VAR LIST _CTSPEC ADD |None Available|
EXIT
RADIO
  TOGGLE _FORW AT XMIN_S YMAX |Forwards| CALL |$$_FORW
CALLG ISYSTEM| STATES |BACKW| |FORW|
  TOGGLE _BACKW |Backwards| CALL |$$_BACKW
CALLG ISYSTEM| STATES |FORW| |BACKW|
EXIT
PATH DOWN
LIST _TYPE AT XMIN_S YMAX+0.1 WIDTH 14 LENGTH 5
TOGGLE _DEFAULT AT XMAX_TYPE+3 YMIN_TYPE |Default| CALL |VAR _CDCHOOSEO_DEFSEL '$$_DEFAULT'| STATES |OFF| |ON|
TOGGLE _ACONN AT XMAX_TYPE+3 YMIN_TYPE+1 |Auto Conn| CALL |VAR _CDCHOOSEO_AUTOCONN '$$_ACONN'
CHOOSE AUTOC $$_ACONN| STATES |OFF| |ON|
BUTTON _CHOOSE AT XMAX_TYPE+3 YMIN_TYPE+2.5 |Create| CALL |$$_TYPE NEW|
BUTTON _MODIFY AT XMIN_CHOOSE YMAX+0.1 |Re-select| CALL |$$_TYPE OLD|
$**** Inserido Mikael - início - 29/Jan/2010
 button _CONNECT     |Conn| at xmin_MODIFY ymax_MODIFY   tooltip |(Connect to Previous) Conecta o elemento corrente ao elemento anterior| call |connect|
 path right
 button _FCONNECT    |FCon| tooltip |(Fconnect to Previous) Força a conexão do elemento corrente ao elemento anterior mesmo que não consistente - CUIDADO! Permite conexões INCONSISTENTES | call |fconnect|
 button _CONNECTNEXT |CoNx| at xmin_CONNECT ymax_CONNECT tooltip |(Connect to Previous - Next) Conecta o elemento corrente ao elemento anterior e se posiciona no próximo elemento| call |connect next|
 button _THROUGHID  |TrId| tooltip |(Through id $@) Move o elemento corrente até  centro do elemento indicado pelo cursor| call |thr id $@|
$**** Inserido Mikael - final - 29/Jan/2010
OPTION _POSOPT AT XMIN_S YMAX_TYPE+0.5 CALL |CALLC MPOSCOMP $$_POSOPT| WIDTH 14
VAR LIST _POSOPT PAIRS |Thro Cursor|    |THROC|
                      |Thro ID Cursor| |THROIDC|
                      |Thro Point|     |THROIDP|
                      |Thro Next|      |NEXT|
                      |Thro Tail|      |TAIL|
                      |Thro Previous|  |PREV|
                      |Thro Head|      |HEAD|
                      |Connect|        |CONN|
EXIT
option _ANGL at xmin_S ymax_POSOPT+0.2 call |CALLP MROTATE $$_ANGL| width 14
 var list _ANGL pairs |Rotate 30|  |30|
                      |Rotate 45|        |45|
                      |Rotate 90|        |90|
                      |Rotate 180|       |180|
                      |Rotate 270|       |270|
   sel 1
 exit

BUTTON _DISTANCE |Distance| AT XMIN_S YMAX+0.2 CALL |CALLC MPOSCOMP DIST|
PATH RIGHT
HDIST 1
TEXT _DIST WIDTH 14 ISOU
PATH DOWN
** Inserido FLIP - Flauretti - 26/09/2011
button _FLIP |Flip| at xmin_S ymax+0.2 tooltip |Inverte Ponto de Entrada com Ponto de Saida - Parrive x Pleave| call |CALLP MROTATE FLIP|
path right
$** Inserido FLIP - Flauretti - 26/09/2011
BUTTON _CANCEL AT XMIN_S YMAX+0.5 |Dismiss| CANCEL
EXIT
$.

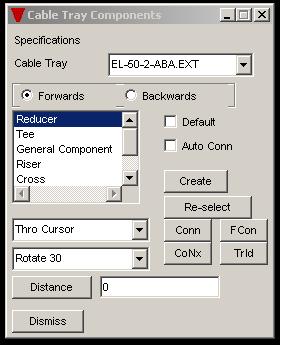

isso ae, roda ele agora, e manda uma imagem ae pra eu ver como ficou...

bom, testei aqui e tá bala!!!

só aperta o triste ali e ja era! hehehe

espero ter te ajudado!!!

Xiii maninho...num rolou nao!!

Agora a mensagem foi: Unable to enter Design because Failed loading Cable Trays ((47.50) CP: Meaningless symbol((s) in command line), In line 64 os macro bla bla bla...
