    Boa tarde, gostaria de saber com se pode alterar a cor das tubagens,  por exemplo: produto (amarelo) e incêndios para vermelho
    • Cancel
    • Vote Up 0 Vote Down
    • Sign in to reply
    • Cancel
  • Nei Lima
    Nei Lima over 11 years ago
    Você tem que criar regras para as cores desejadas. No menu Settings -> Graphics, selecione Colour e Auto Colour Rules para alteração das regras.
    • Cancel
    • Vote Up 0 Vote Down
    • Sign in to reply
    • Cancel
  • Pedro Valadares
    Pedro Valadares over 11 years ago
    depois do procedimento acima... fazer o seguinte:



    1 - DEFINIÇÃO DA REGRA

    Escolher 'Element Rules...'  e introduzir

    Name => FW - FIRE WATER
    Types => BRAN
    Rule => MATCHWILD( NAME OF CE , '*FW*' )
    Description => Rule for all FW pipes

    e escolher 'Include' e depois 'OK'



    2 - APLICAÇÃO DA REGRA


    Escolher a regra 'FW - FIRE WATER' no campo 'Rule Number'.
    Escolher a cor, vermelho para FW.
    Escolher o primeiro elemento da lista em 'Rules', escolher 'Before' (para ser a primeira regra a ser executada) e depois 'Insert'.
    Se não existir mais nenhuma regra aplicável todos os restantes BRANCHES terão a cor pré-definida (normalmente corresponde ao amarelo).



    Mais informação no ponto '4.1.1 Selecting Graphics Colours Automatically' do manual 'DESIGN Reference Manual - General Commands' que está na ajuda do PDMS (AVEVA Plant Suite 12.1.SP2 Help).
    • Cancel
    • Vote Up 0 Vote Down
    • Sign in to reply
    • Cancel
  • Roberto justino
    Roberto justino over 10 years ago

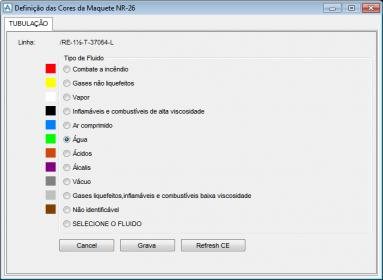

    Cara, eu criei uma janela para fazer isso mesmo, depende da empresa. Mais detalhes me manda um e-mail.
