Problema de Visualizacion de tramos de tubos en pantalla

Estimados Señores

En las Lineas de Tuberias, tengo un problema de visualizacion de tubos cuando los fittings de los mismos son posicionados a traves de SPOOL o DISTANCE.
No aparecen en pantalla como caño lleno, unicamente aparecen los fittings.
Evidententente se trata de alguna variable.

Agradezco algun comentario sobre el tema
Muchas gracias, Ricardo

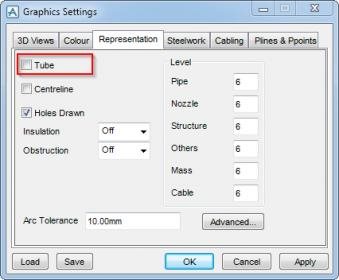

Configuración -> Gráficos -> Representación del módulo Diseño


Revise el tubo Toggle Es Activar o Desactivar.


Si Toggle Desactive (Off) -> Sólo accesorios aparecerá
Si Toggle Check (On) -> Pipe completa aparecerá



[QUOTE=deva;94084]Configuración -> Gráficos -> Representación del módulo Diseño


Revise el tubo Toggle Es Activar o Desactivar.


Si Toggle Desactive (Off) -> Sólo accesorios aparecerá
Si Toggle Check (On) -> Pipe completa aparecerá

Dear Deva

Tank You for you email, but your solutions have not resolve the problem, it is seems more complex.
Best regards
Ricardo

how to your model is looking i mean pipe.

Components you can see but the tube part in pipe is showing in dotted lines.

then the problem is you don't have tube specifications in the catalogue
