Различные стили отображения для арматур&

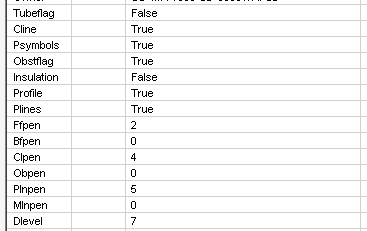

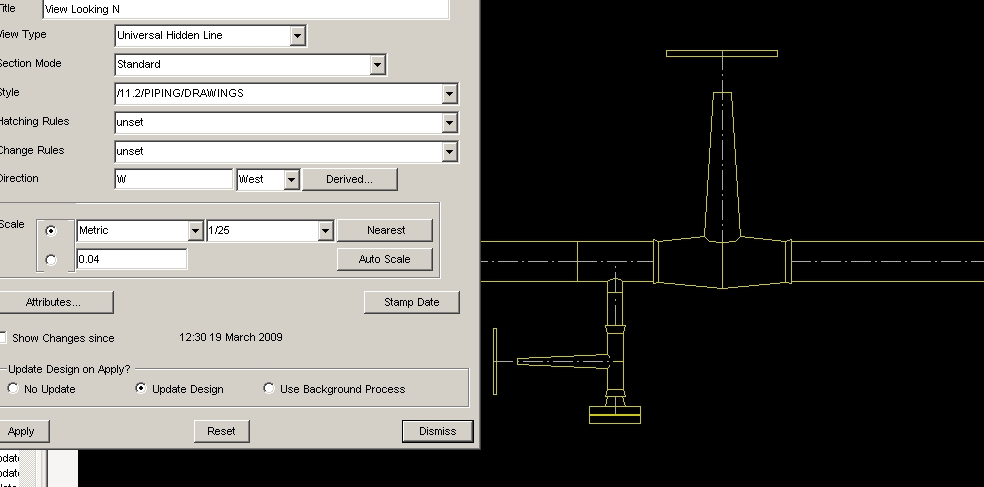

взглянуть бы лучше на скриншот стиля, который завязан на правило /11.2 Piping/Drawings :)

вообще, в isodraft отображение вида задвижек настраивается, а вот как сделать то же самое в драфте? загадка.

нет, не вручную.
задвижки рисуются в каталоге с полной геометрией, попадают в design, а оттуда в драфт. в драфт они попадают как проекция на соответствующую плоскость.
как написал выше Kubik, хочется условное отображение задвижки.



Спасибо за отзывчивость, Сергей!

Для этого в парагоне нужно сделать несколько представлений видов задвижек и в драфте вулючать нужное

Иными словами примитивы в парагоне должны отрисовываться на разных слоях, а в драфте нужно создать соответствующее правило на отображение элементов требуемого слоя

Не совсем понятно для чего условное отображение арматуры в драфте ?

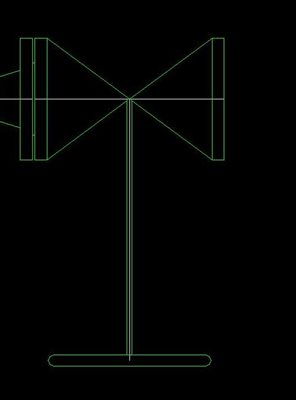

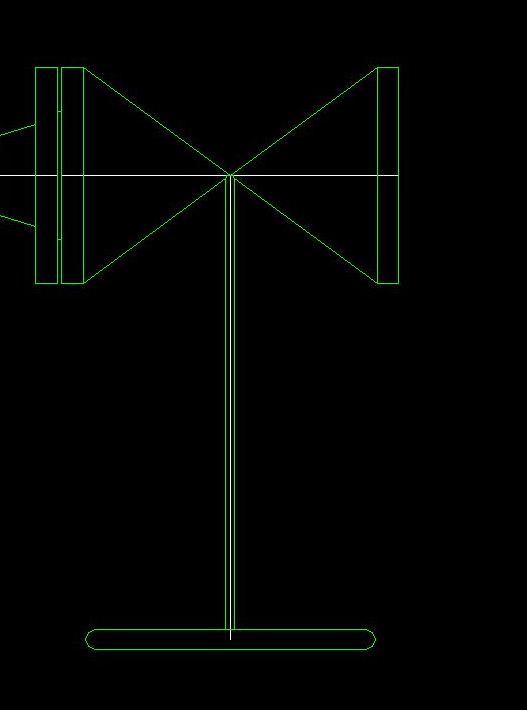

хочется чтобы на трубах с маленьким Ду задвижки отображались а-ля изодрафт :)

Взглянуть бы как в реальности выглядит задвижка,
а еще лучше было бы текстовый файлик с branch и задвижкой
для опытов...
