Сергей, А проставление высотных отметок воздуховодов, оси и тд, все выводишь стандартными средствами драфта или программисты дорабатывали и писали новые скрипты?
Сергей, А проставление высотных отметок воздуховодов, оси и тд, все выводишь стандартными средствами драфта или программисты дорабатывали и писали новые скрипты?

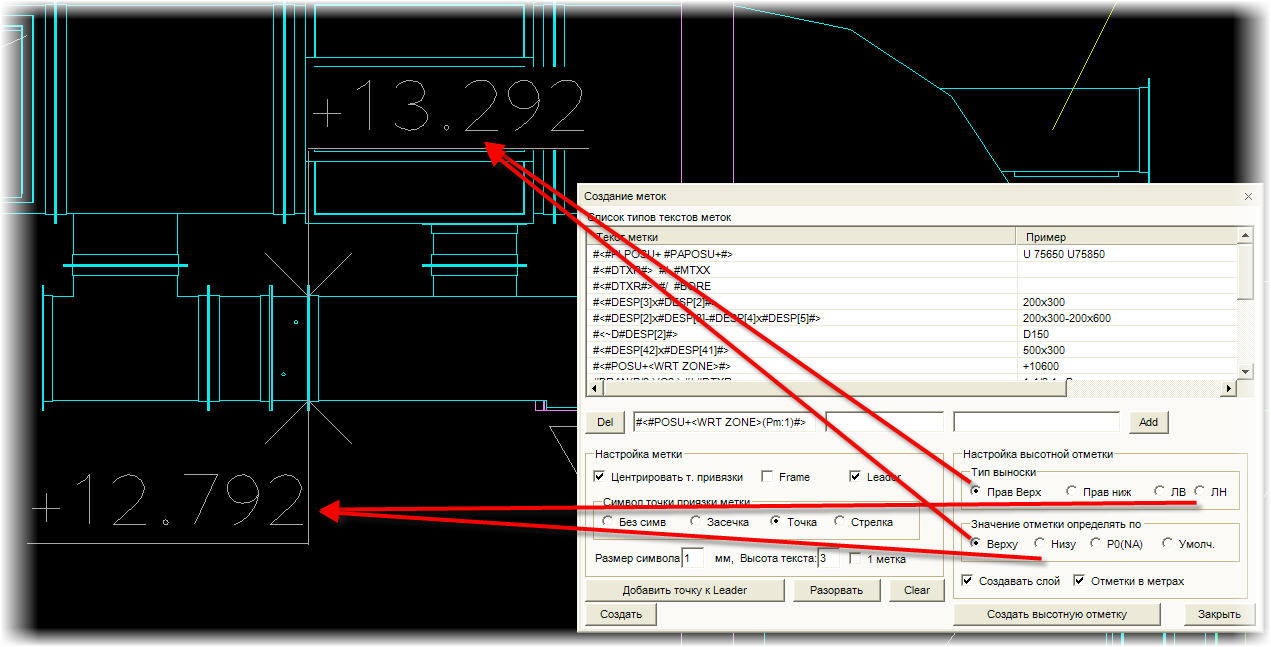

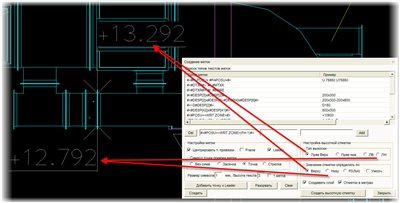

Для такого оформления я делал несколько утилит, одна - для простановки высотных отметок, которая сама создаёт новый слой с единицами метр и знает где у воздуховода низ, а где верх. Вторая утилитка - для быстрого создания локальных правил по раскраске, т.к. для учёта всех вариантов толщин необхордимо писать наверное сотню правил, и нет гарнантии что не понадобится что-то ещё 8-)
Представленные картинки оп HVAC оформлены (и создана модель) женщиной предпенсионного возраста...
Люди, признайтесь честно, кто-то при выдачи рабочей документации по HVAC пробовал не пользоваться Acad? Мне начальство привезло чертежи людей, которые кричали что они сделали все без Acad, но при ближайшем рассмотрении я выловила и размеры на выноске, и торчащие разменрные линии за засечкой, и сжатые шрифты. И после всего люди признались, что долизывали в Acad.
И кстати, не знает ли многоуважаемое сообщество как сделать высотную отметку ассоциативной (т.е. при изменении вида, что-бы она оставалась привязанной к элементу)??
[QUOTE=hiep;29002]
И кстати, не знает ли многоуважаемое сообщество как сделать высотную отметку ассоциативной (т.е. при изменении вида, что-бы она оставалась привязанной к элементу)??
метка в любом случае остается привязанной к элементу и обновляется при необходимости.
или я неверно понял вопрос?
Высотная отметка является ассоциативной, просто после обновления графики на чертеже, нужно обновлять также и тэггинг.
От сжатия шрифтов никуда не денешься, после экспорта чертежа в акад придется ручками делать wrap text.
а размеры на выноске и торчащие размерные линии за засечкой вроде как настраиваемы.
А каким образом соединить оборудование EQUI (например вентилятор и т.п.) c воздуховодом? Вроде есть элементы HVAC Nozzels, но как их использовать с EQUI? или вообще все по другому делается без EQUI?
