Вспомогательные построения в Design


  • попробовал - полезная утилита.
    у меня вопросик.
    как вы делает вспомогательные построения которые можно сохранить в модели и привязываться к ним в процессе? (например оси здания)
    ато видеть вижу, а потрогать не могу. надеюсь не цилинрами почти нулевого диаметра. или SCTN.
    И есть ли утилитка которая как aids.fas. переносит из автокада в PDMS кучу линий в "живые" примитивы.
    самому писать программу читающую (LINE) из dxf и пишущую (NEW SCTN) в txt лень :)
    P.S. хочется кусочек генплана вставить как "подложку".
  • Привет Shinyur
    странно, но у меня и со вспомогательными линиями все привязки работают.
    А программа с переносом живых линий в виде SCTN без спецификации есть, находится в разделе премиум пользователей macros.
    Смотри в разделе полезные утилиты для дизайна.
  • Опробовал програмку - супер!
    долго коцал генплан чтобы вышло всего 30'000 линий(вместо ~100'000). Сгенерился файл на 2,5мб
    загружался в модель 5 минут. чтобы спрятать/появить в 3DView - гдето минуту занимает. терпимо.
    Теперь вопрос как быть с дугами и оружностями? наверно их нужно преобразовать в отрезки... (задал вопрос на форуме dwg)
    и ещё вопрос есть у этих SCTN свойства отвечающие за пунктирность отображения? и за цвет?
  • по поводу дуг и окружностей вернись на одну страничку назад,
    я там как раз описывал эти случаи.
    http://www.pdmsworld.com/forum/showthread.php?t=5938
    для того чтобы уменьшить число линий я применяю стандартную команду в акаде
    'qselect' и выбираю линии, длина которых больше, например 100 мм и т.д.
    По поводу цвета - да, ведь это обычные sctn's подгружаются всеми цветами. По поводу пунктирности - нет, это установки системы и вряд ли что можно изменить, но я иногда использую для отображения sctn спецификацию полой трубы малого диаметра.
    Удачи
    Сергей
  • методика с wmf туда обратно применима. только жаль что
    1.количество сегментов разбиения не контролируется
    2.точка вставки и масштаб сбивается при импорте

    попробовал несколько окружностей
    Ф2700 -237 сегментов
    Ф180 - 65 сегментов
    Ф25 - 25 сегментов

    оптимльно было бы все окружности разбивать например на 12 сегментов
    а то если 30'000 линий в файле и ещё 500 окружностей по 200 сегментов. хотя... завтра попробую.

    надо теперь разобраться как кнопочку сделать в pdms'e чтобы
    в автокаде нажал кнопочку - скопировал (в txt)
    в ПДМС нажал кнопочку вставил (из txt)
  • во, нашёл. по запросу в yandex "pltools" выдаёт ссылку на dwg где утилита для расчленения дуг. тока не пойму как окружность преобразовать в замкнутую дугу или полилинию чтобы потом "рачленить".
  •

    https://aveva.dev-verintcommunity.com/cfs-file/__key/communityserver-discussions-components-files/1630/273463circle_5F00_to_5F00_pline.lsp

  • получается так.

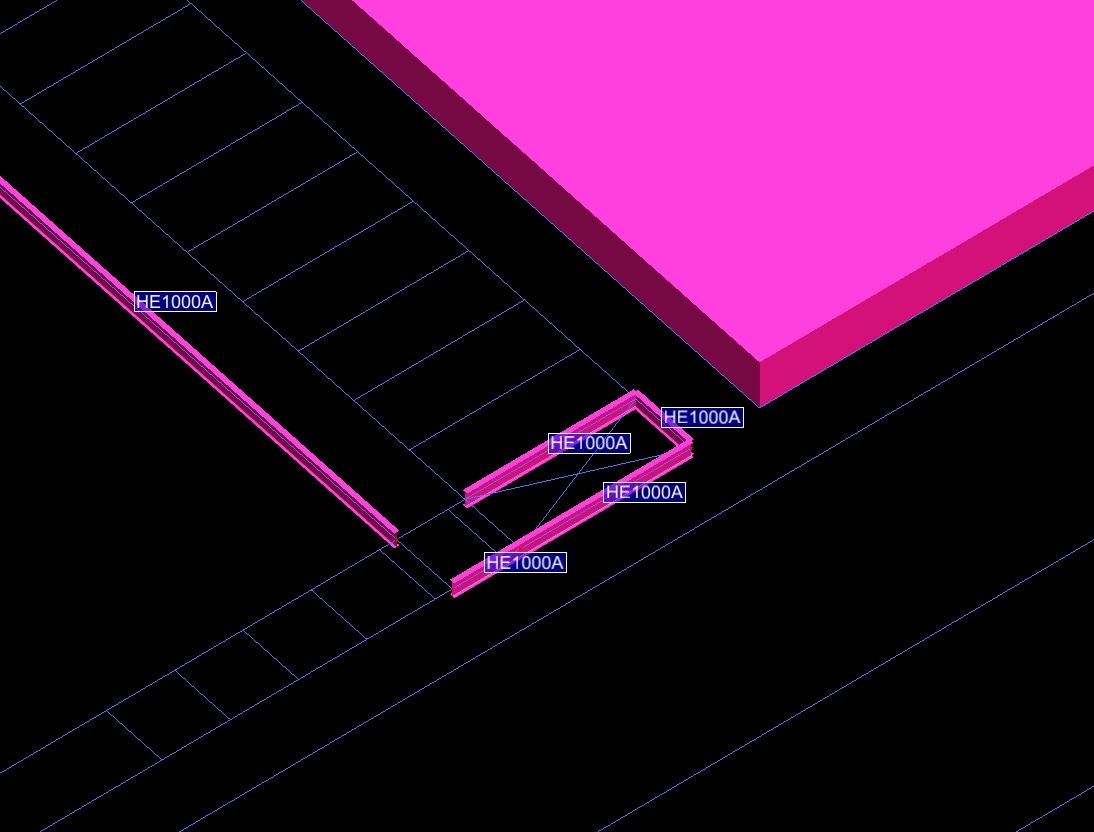

    мои 26000 линий в виде SCTN долго грузятся (30 сек) и прилично тормозят, но зато к ним ожно привязываться и они сохранятются в модели.

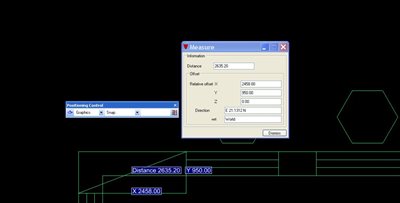

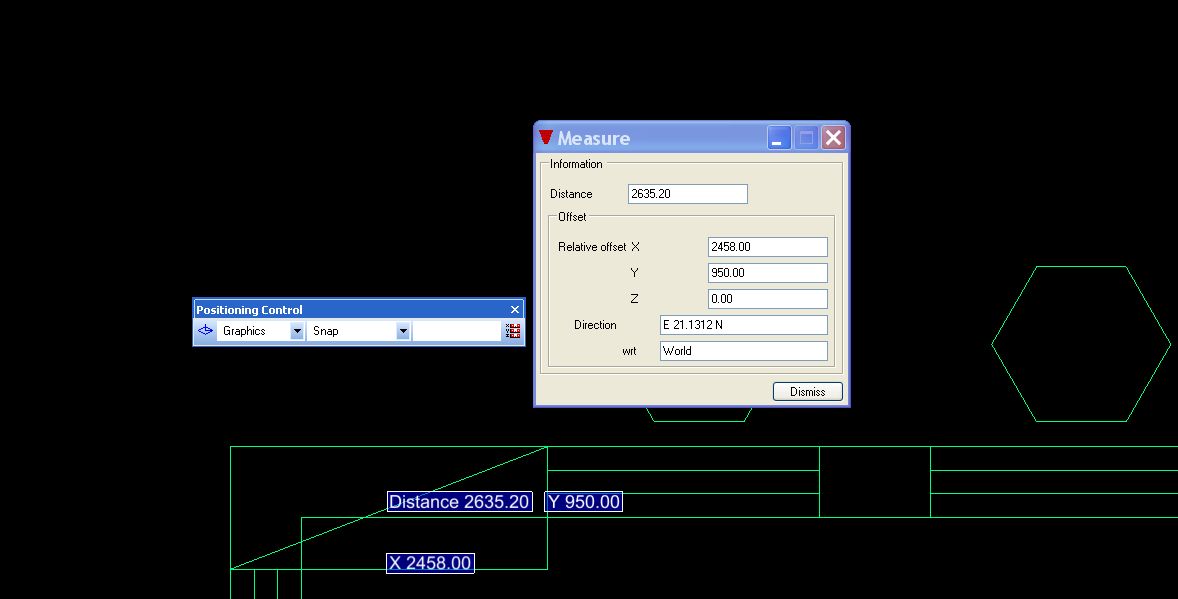

    aid линии появляются за 5 сек и не тормозят в процессе, но к ним нельзя привязаться и даже расстояние замерить, и они не сохраняются в модели.
    Может есть ещё какие нибудь варианты? чтобы и в модели сохранились и не тормозили...
