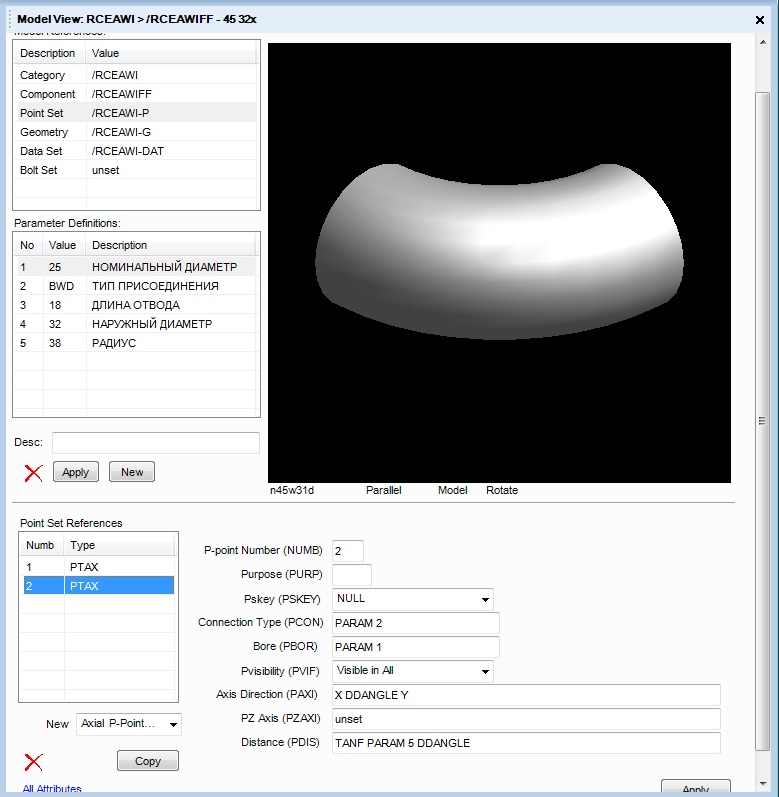

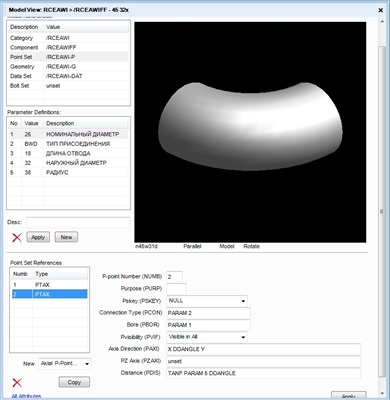

Помогите разобраться с Point SET, на примере отвода из каталога RUS. Направление точки и расстояние задано функциями. Что они присваивают, почему нигде нет параметра указывающего на то, что это отвод на 45 град? Как это все работает? В модуле M22T все описано через параметры имеющие единственные значения в виде чисел.
А тренинг был? Это одна из тем. Или самостотельно разбираетесь?
Добрый день.
Очень мелкие скриншоты, не видно ничего. Можете продублировать формулы в текстовом виде?
У нас в строке "Axis Direction (PAXI)" для одной точки написано "-X". Для второй "X45Y". Угол задан в явном виде.
Уточню вопрос: чем [COLOR=#333333]AxisDir 'X DDANGLE Y' отличается от 'X45Y'? Для чего так прописывают направление? Почему [/COLOR][COLOR=#333333]Distance 'TANF PARAM 5 DDANGLE', а не просто 'PARAM 5'?[/COLOR]
[color=#333333]точню вопрос: чем [/color][color=#333333][color=#333333]axisdir 'x ddangle y' отличается от 'x45y'? Для чего так прописывают направление? Почему [/color][/color][color=#333333][color=#333333]distance 'tanf param 5 ddangle', а не просто 'param 5'?[/color][/color]
Это нужно для того, чтобы в дизайне была возможность поставить elbo с нужным углом(не 45, а 44) в этом примере для отвода. Как я уже писал ранее в спецификации мы можем задать граници для дизайна, например для отвода с углом 45 градусов, нижняя граница 44, а верхняяы 46.
Уточню вопрос: чем AxisDir 'X DDANGLE Y' отличается от 'X45Y'? Для чего так прописывают направление? Почему Distance 'TANF PARAM 5 DDANGLE', а не просто 'PARAM 5'?
В первом случае отвод создается параметризированным и имеется возможность редактировать угол отвода. DDANGLE стандартный Design параметр, редактируется в модели через атрибут ANGL, по умолчанию значение 90. Поэтому на скриншотах отвод 90 градусный.
Графика отвода строится по p-точкам. Соответственно, если отвод параметрический, необходимо чтобы точки перемещались в зависимости от угла отвода. Для этого и заносится формула в Distance, вычисление положения точки по тангенсу угла отвода.
Во втором случае угол задан жестко, 45 градусов. Положение точки также задается жестко, например через PARAM 5 в приведенном примере.
Обычно параметризованные отводы используются для формирования уклонов трубопроводов в модели. Или для унификации ведения каталогов. Разные варианты.
P.S. Если есть возможность, лучше прослушать базовые курсы.
