ref dim

как рассказать изодрафту при использовании reference dimensions о том, что размер нужен "до пересечения гридлайна такого-то и такого-то", и нарисовать это самое пересечение на изометричке?



Текст не читаем. Измени кодировку.

Поставил UTF-8, надеюсь поможет.
В дезайне у отводов и аттачментов есть атрибуты Dmtype и Dmfarray. Для головы бранча - Hdmtype и Hdmfarray.
В Dmtype надо записать информацию относительно каких сторон света привязывать NORT EAST ELEV или POS, я выбрал для отвода NORT и EAST.
А в Dmfarray надо указать имена гридлайнов к которым надо привязаться. У меня это /Ряд_Б и /Ось_1.

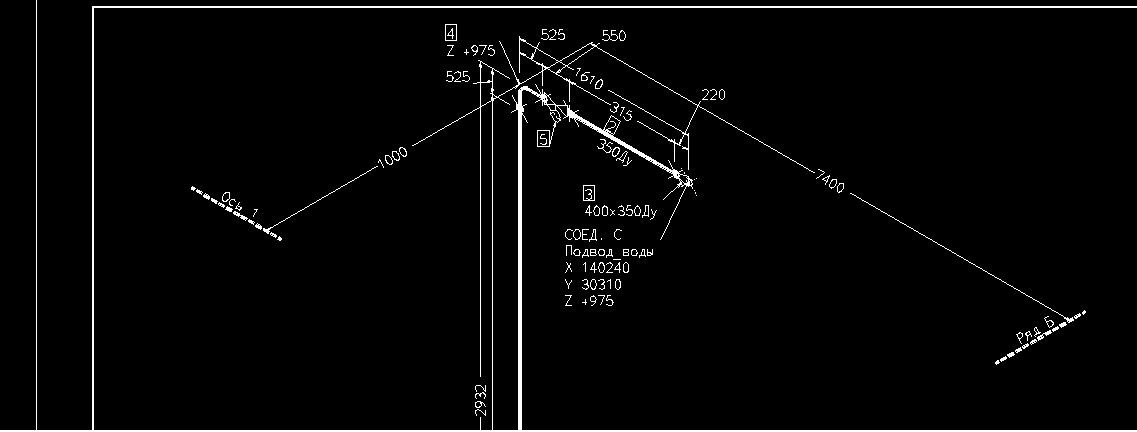

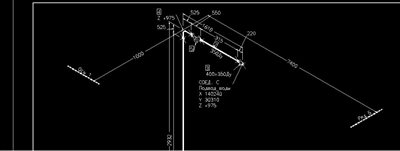

В опшн-файле надо прописать Refdimensions ON. И в изодрафте должно получиться что-то похожее, что и на рисунке.

[QUOTE=Diego;30316]
В опшн-файле надо прописать Refdimensions ON. И в изодрафте должно получиться что-то похожее, что и на рисунке.

Что-то подобное получилось, но сами оси не отображаются. Что нужно сделать чтобы сами оси отобразились?

Сейчас обратил внимание, что появляется ошибка  "(33:269) Dimension omitted for Reference datum SCTN /Оси/1/Y1 - Doubleback Dimension" при генерации изометричек. Никто не сталкивался с подобными ошибками?

Здравствуйте.
Вот опшн-файл из проекта SAM, в нём сегодня прописал строку Refdimensions ON и работает.

options default
AppWareText 'COMMENT1' 'Basic Metric Isodraft options file'
MM   Bore
MM   Distance
messagefilename /mess overwrite
file /plot single
skewbox triangle nstd hatch 3mm partial 20mm
mark ignore on
materiallist dummy suffix single
linethickness 6
Refdimensions ON
$.
С подобной ошибкой не сталкивался. Мануал говорит слудующее:
The reference dimension requested for a Piping component or Section is parallel to the centreline.

Спасибо за ответ.
С ошибкой я разобрался, оси были не в том порядке прописаны.  :teeth_smile:

[QUOTE=Diego;30307]Çäðàâñòâóéòå.
 äåçàéíå ó îòâîäîâ è àòòà÷ìåíòîâ åñòü àòðèáóòû Dmtype è  Dmfarray. Äëÿ ãîëîâû áðàí÷à - Hdmtype è Hdmfarray.
 Dmtype íàäî çàïèñàòü èíôîðìàöèþ îòíîñèòåëüíî êàêèõ ñòîðîí ñâåòà ïðèâÿçûâàòü NORT EAST ELEV èëè POS, ÿ âûáðàë äëÿ îòâîäà  NORT è EAST.
À â Dmfarray íàäî óêàçàòü èìåíà ãðèäëàéíîâ ê êîòîðûì íàäî ïðèâÿçàòüñÿ. Ó ìåíÿ ýòî /Ðÿä_Á è /Îñü_1.
 îïøí-ôàéëå íàäî ïðîïèñàòü Refdimensions ON. È â èçîäðàôòå äîëæíî ïîëó÷èòüñÿ ÷òî-òî ïîõîæåå, ÷òî è íà ðèñóíêå.

à êîîðäèíàòû íà êîíöàõ ñîåäèíåíèé êàê óñòàíîâëåíû?

ÿ ñîãëàñíî ìàíóàëó ïðîïèñàë íåîáõîäèìûå ïóíêòû, íî íà èçîìåòðè÷êàõ ýòî íèêàê íå ñêàçàëîñü =(
âîîáùå æå, õî÷ó, ÷òîáû íà êîíöàõ ëèíèé áûëè ïðîïèñàíû âûñîòêè.

а координаты на концах соединений как установлены?
я согласно мануалу прописал необходимые пункты, но на изометричках это никак не сказалось =(
вообще же, хочу, чтобы на концах линий были прописаны высотки.
