人が測定している品質データのような不連続なデータを表示したいのですがどのような表示方法が良いでしょうか。
PI Visionのトレンド機能で表示すると、連続していない箇所のデータが補完され、あたかも連続データのように見えてしまいます。
可能であれば点として表示したいです。
ご回答よろしくお願いします。
人が測定している品質データのような不連続なデータを表示したいのですがどのような表示方法が良いでしょうか。
PI Visionのトレンド機能で表示すると、連続していない箇所のデータが補完され、あたかも連続データのように見えてしまいます。
可能であれば点として表示したいです。
ご回答よろしくお願いします。
PI Visionに標準で用意されているトレンドのシンボルでは、あいにくデータとデータの間を補間しないようにする機能はご用意がございません。（データ間をつなぐ線の表示を消すことができません）
XYプロットは散布図ですが、複数のデータの関連を示すもののため、ご要望の用途には向かないかもしれません。
また、無理矢理にはなりますが、「No Data」などのシステムステータスをデータの直後の時刻に入れておくことで、その時刻以降のデータは連続していないものとすることは可能です。しかしながら、「No Data」はxとしてプロットされます。

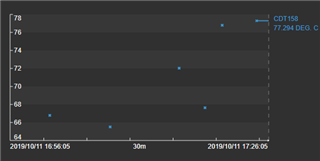

表示イメージ：

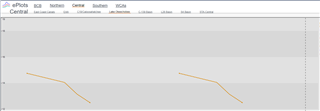

If I understand your request correct, you do not want data point to interpolate. You can insert an under range value and the plots will not interpolate. For ex:
The time series value of the tag looks like this:
Typical tag has span of 100 with value ranging from -50 to +50. I inserted -150 and the value shows up on the plot as "out of range". These "out of range" tags won't show up on the trend as seen above.
Note: This is a manually populated tag. We do not have data for period 6/1/2018 12.01 AM until 12/31/2018 11.59 PM.
Hope this helps.
Arti
