UFL interfaceのファイルサイズ制限

UFL designerは取り込みたいデータファイルの一部を切り出してそれに対応するiniファイルをGUI上で作成する用途のツールであり、

iniファイルを設計する上で、複雑な形式でなければ基本的にデータ一、二行分あれば設定はできるかと思いますが、

上記画像のCSVファイルからUFL インターフェイスでデータを取り込もうとしています。

C1 KOG tagの"LNFL"というvalueのみ、[Error] Cannot convert LNFL from String to R8、

というメッセージが出てデータを取り込めません。（Tag自体は作成されるが、valueがNo dataになる。）

どうすればのこErrorを回避してデータを取り込めるのか、何卒教えて頂けませんか？

ご返信ありがとうございます。

MSG(2).NAME="Vals"

EPC = none、にしています。

FIELD(4).NAME="valKOG"

FIELD(4).TYPE="String"

フィールでもStringに定義しています。

StoreInPI(tnKOG, ,timestamp,valKOG, , )

StoreInPIPoints(tnKOG, ,valKOG)

Point typeは、このように設定しています。

どこかがおかしいはずなのですが、どこなのかが分かりません。

iniファイルを添付して送ります。

よろしくお願いします。

Syoushirou Okada

UFLインターフェイスのPS設定は、「UFL」としています。

タグのPoint source設定を行う方法を教えてもらえませんでしょうか？

Error: Cannot find PI point with Name = C1 KOG

iniファイルをゼロから作らず、example無いにあったものから作成することで、このメッセージは消えました。

しかしまだ、Error:Cannot convert LNFL from string to R8が消えません。

なかなか原因がわかりません。

[Error] Cannot convert 文字列 from String to R8　というエラーは、String型でないタグに文字列を取り込もうとしたときに発生するエラーです。

１．タグの自動作成（EPC）を使用している場合、データ型は「String」としているか。

　　（MSG(n).EPC="String"）

２．すでにタグが存在する場合は、タグのPointType属性が「String」であるか。

３．[FIELD]の定義において、該当のデータを格納するフィールドがStringとして定義されているか。

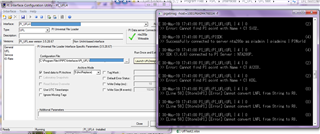

前回ご投稿いただいたスクリーンショットを拝見すると、

[Error] Cannot convert 文字列 from String to R8　のエラー以前に以下のエラーが出力されています。

Error: Cannot find PI point with Name = C1 KOG

このエラーは、UFLインターフェースが「C1 KOG」というタグを見つけられないことを示します。

タグ自体は既に作成されているとのことですので、今一度ポイントソースの設定をご確認ください。

UFLインターフェースに「Point Source（/PS）」が設定されている場合、この「C1 KOG」というタグの「Point Source」属性も全く同じものが設定されている必要があります。

その後、いろいろ修正して、テックサポートの方にも問い合わせて、

Iniファイルの設定ミスを修正した結果、うまくいきました。

いといろとアドバイス下さり、ありがとうございました。

岡田
